Inspekcje termowizyjne sieci ciepłowniczych

Niewykryty wyciek na sieci ciepłowniczej to nie tylko strata energii, ale również ryzyko awarii, podmycia gruntu i kosztownych odkrywek. Inspekcja lotnicza dronem z kamerą termowizyjną pozwala precyzyjnie zlokalizować nawet drobne nieszczelności i uszkodzenia izolacji — szybko, bez ingerencji w nawierzchnię i bez wyłączania sieci z eksploatacji.

Co wykrywa termowizyjna inspekcja sieci?

• Wycieki czynnika grzewczego z rurociągów preizolowanych i kanałowych,
• Uszkodzenia izolacji (zawilgocenie, degradacja pianki PUR),
• Anomalie cieplne w komorach, węzłach, na przyłączach do budynków,
• Nieprawidłowo wykonane odcinki sieci (np. po remontach lub przyłączeniach),
• Straty ciepła przekraczające normy projektowe,
• Wody opadowe / drenażowe dostające się do kanału ciepłowniczego.

Dla kogo?

• Przedsiębiorstwa energetyki cieplnej (PEC) — operatorzy sieci dystrybucyjnych i przesyłowych,
• Elektrociepłownie i operatorzy magistral,
• Spółdzielnie i wspólnoty mieszkaniowe — inspekcje przyłączy i sieci osiedlowych,
• Zarządcy infrastruktury przemysłowej — wewnątrzzakładowe sieci pary, kondensatu, ciepła technologicznego.

Kiedy najlepiej wykonać inspekcję?

Optymalny czas to sezon grzewczy przy temperaturze otoczenia poniżej +5°C, najlepiej wcześnie rano lub wieczorem, gdy kontrast termiczny między rurociągiem a gruntem jest największy. Loty wykonujemy nad nieaktualnym śniegiem lub na suchym podłożu — wilgotny grunt znacząco poprawia widoczność anomalii.

Metodologia

• Loty automatyczne wzdłuż trasy sieci (na podstawie geodanych operatora),
• Wysokość lotu 30–80 m AGL (dostosowana do dokładności GSD i pozwoleń ULC),
• Sensor radiometryczny — rejestracja temperatury każdego piksela,
• Równoległa rejestracja RGB do korelacji wizualnej i orientacji w terenie,
• Mozaika ortofoto + termo, naniesiona na mapę OSM/zasób mapowy operatora.

Raport

• Mapa termalna trasy sieci (georeferencja, do GIS-u operatora),
• Lista zidentyfikowanych anomalii z opisem, klasyfikacją i współrzędnymi GPS,
• Termogramy szczegółowe dla każdej anomalii,
• Rekomendacje (zlecenie odkrywki, monitoring, pilna interwencja),
• Dane źródłowe (RJPG, ortofoto GeoTIFF) na życzenie.

Korzyści

• Skrócenie czasu lokalizacji awarii z dni do godzin,
• Redukcja kosztów odkrywek poszukiwawczych,
• Mniejsze straty ciepła = niższe koszty eksploatacji sieci,
• Dokumentacja stanu technicznego (audyt, plany inwestycyjne, taryfa URE),
• Bezpieczeństwo dostaw — działanie zapobiegawcze zamiast reakcji na awarię.

Zapraszamy do kontaktu w sprawie indywidualnej wyceny: biuro@inter1.pl.

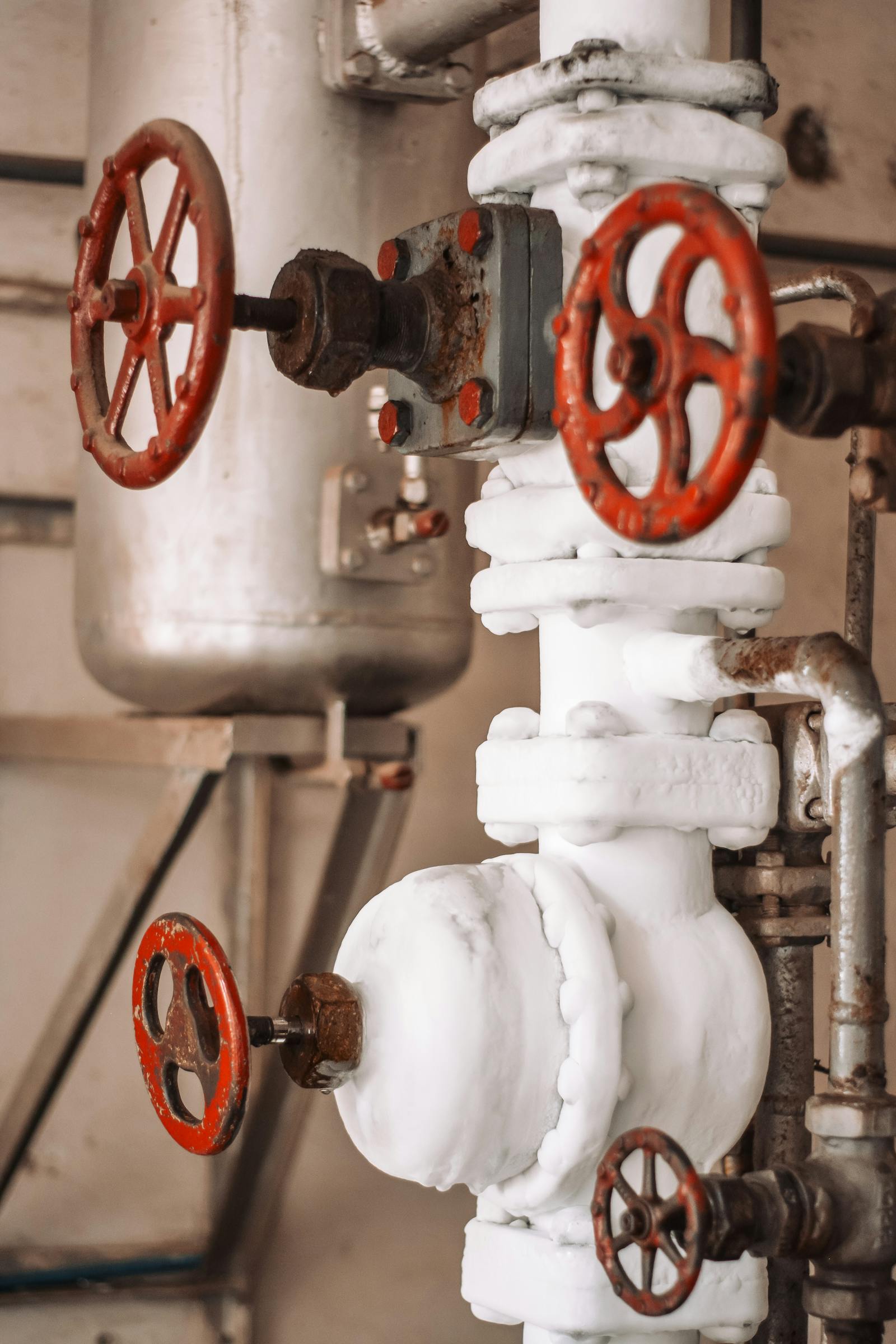

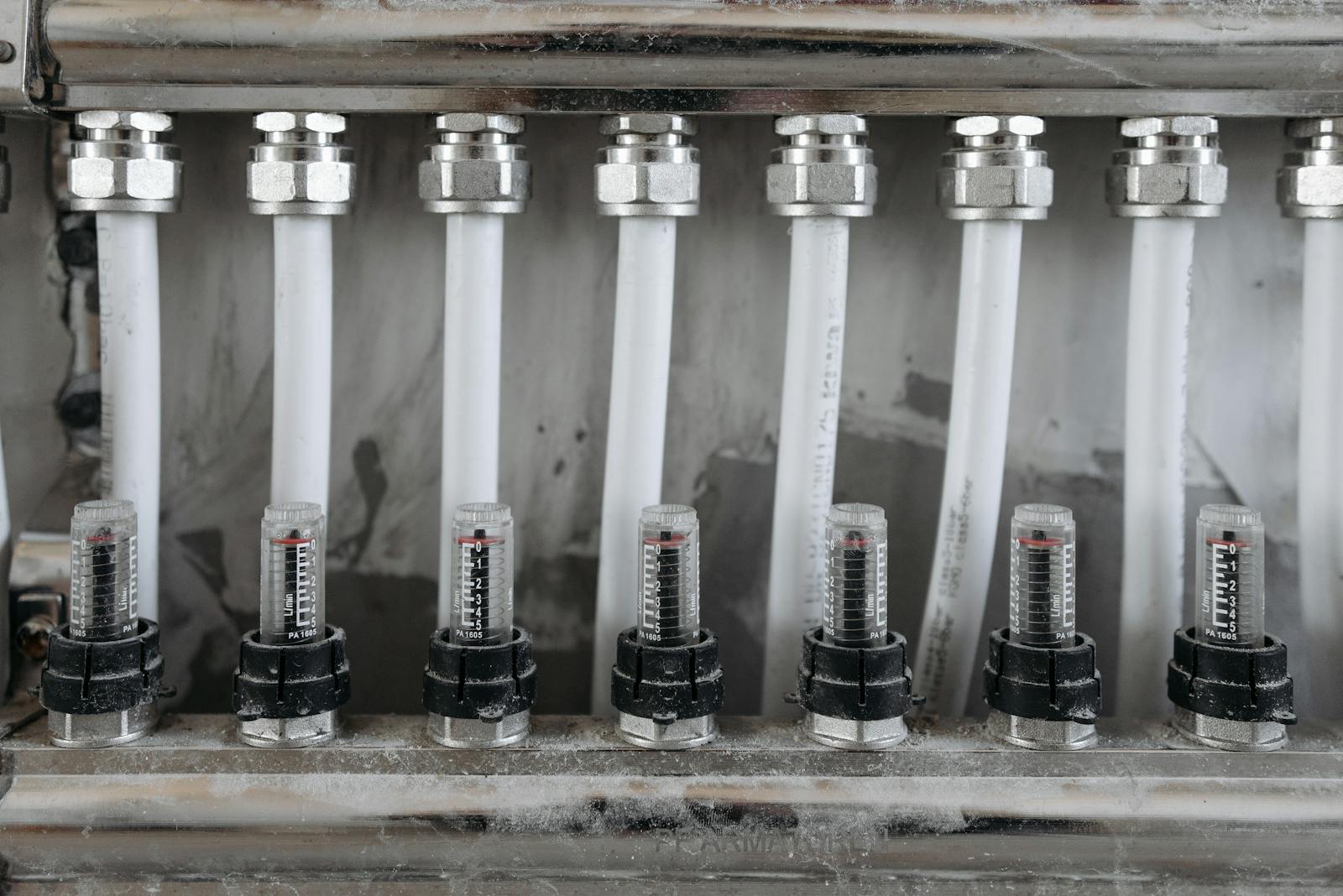

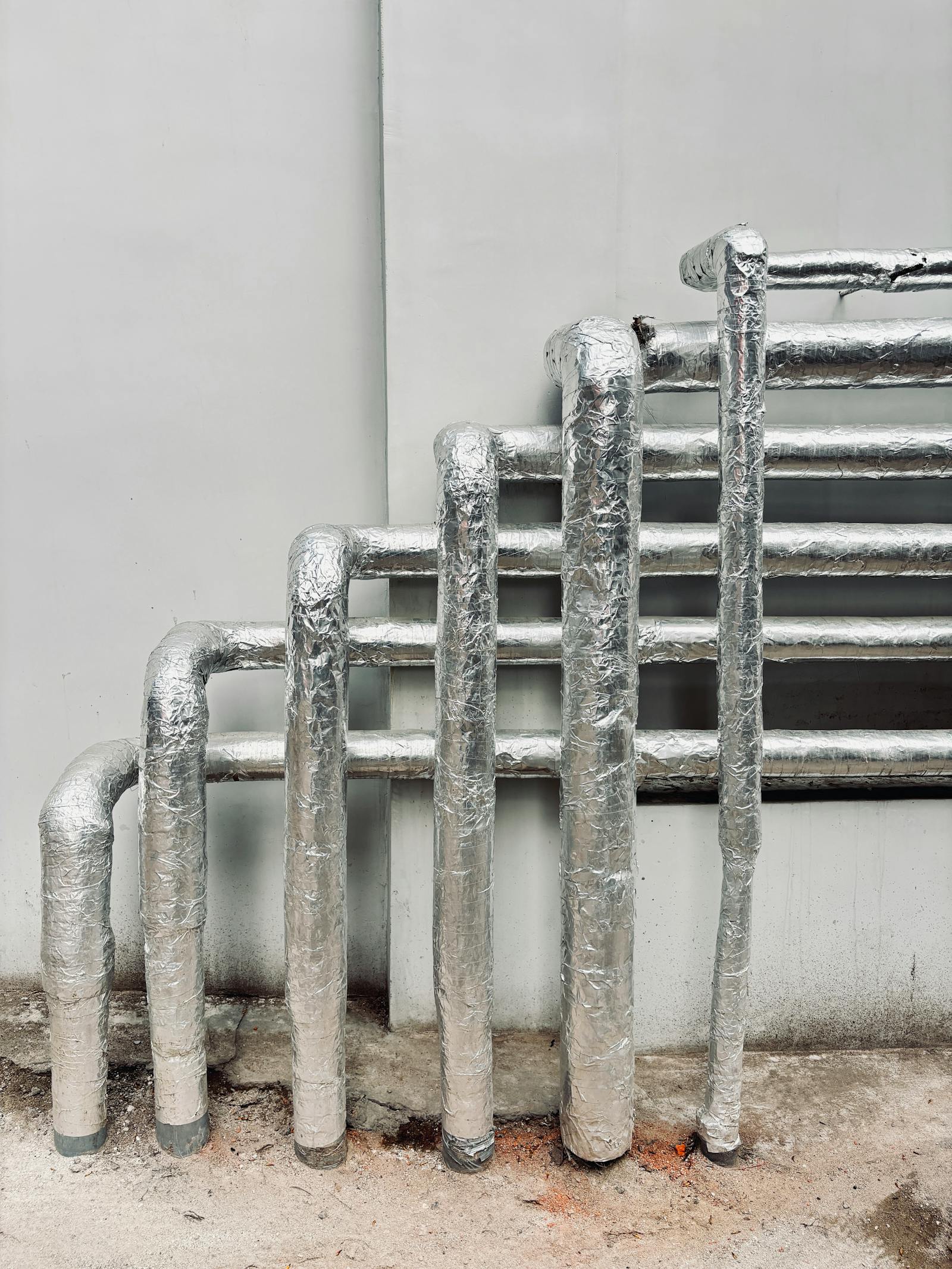

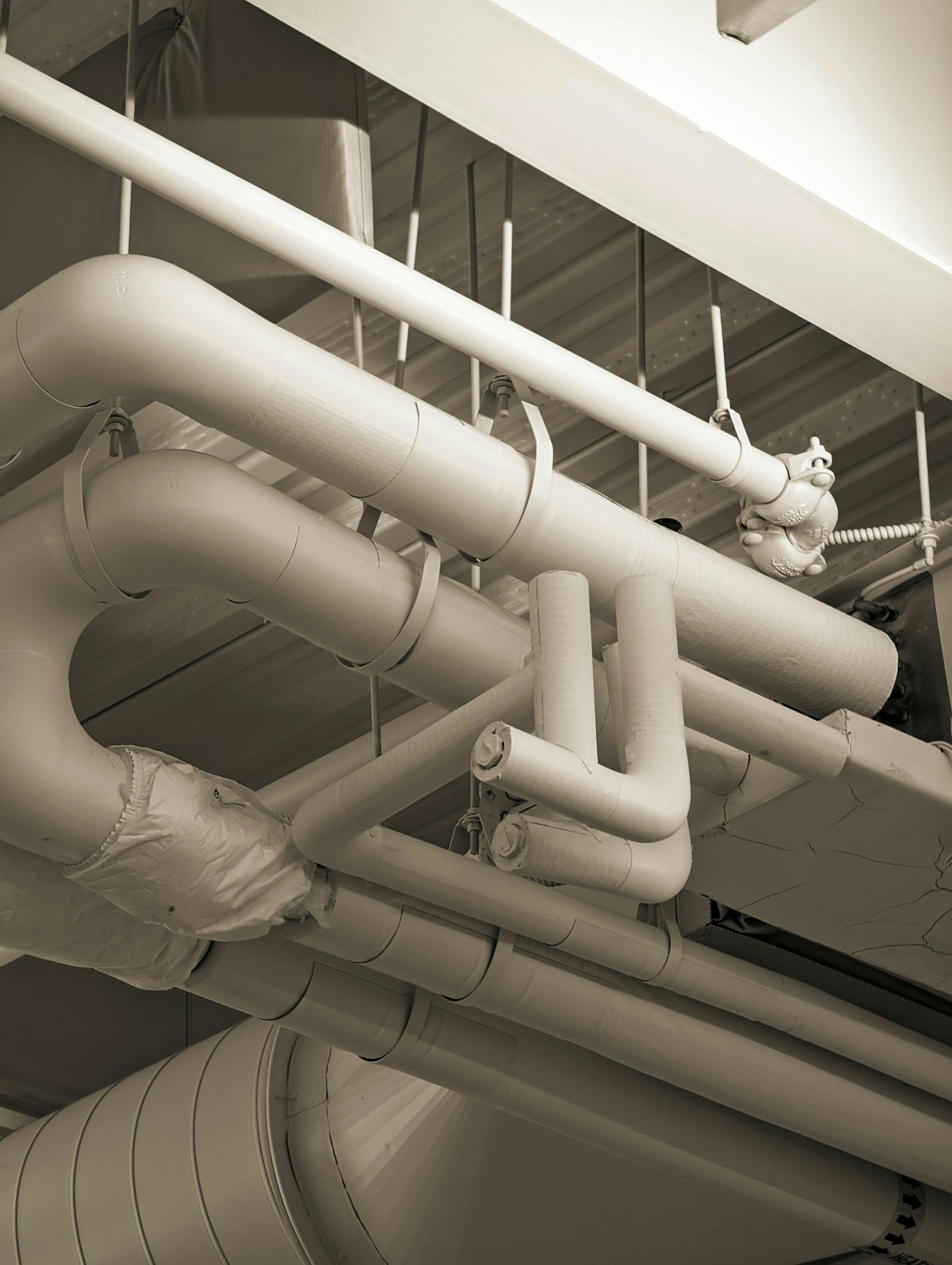

Galeria — sieci ciepłownicze

Zobacz inspekcję w akcji
